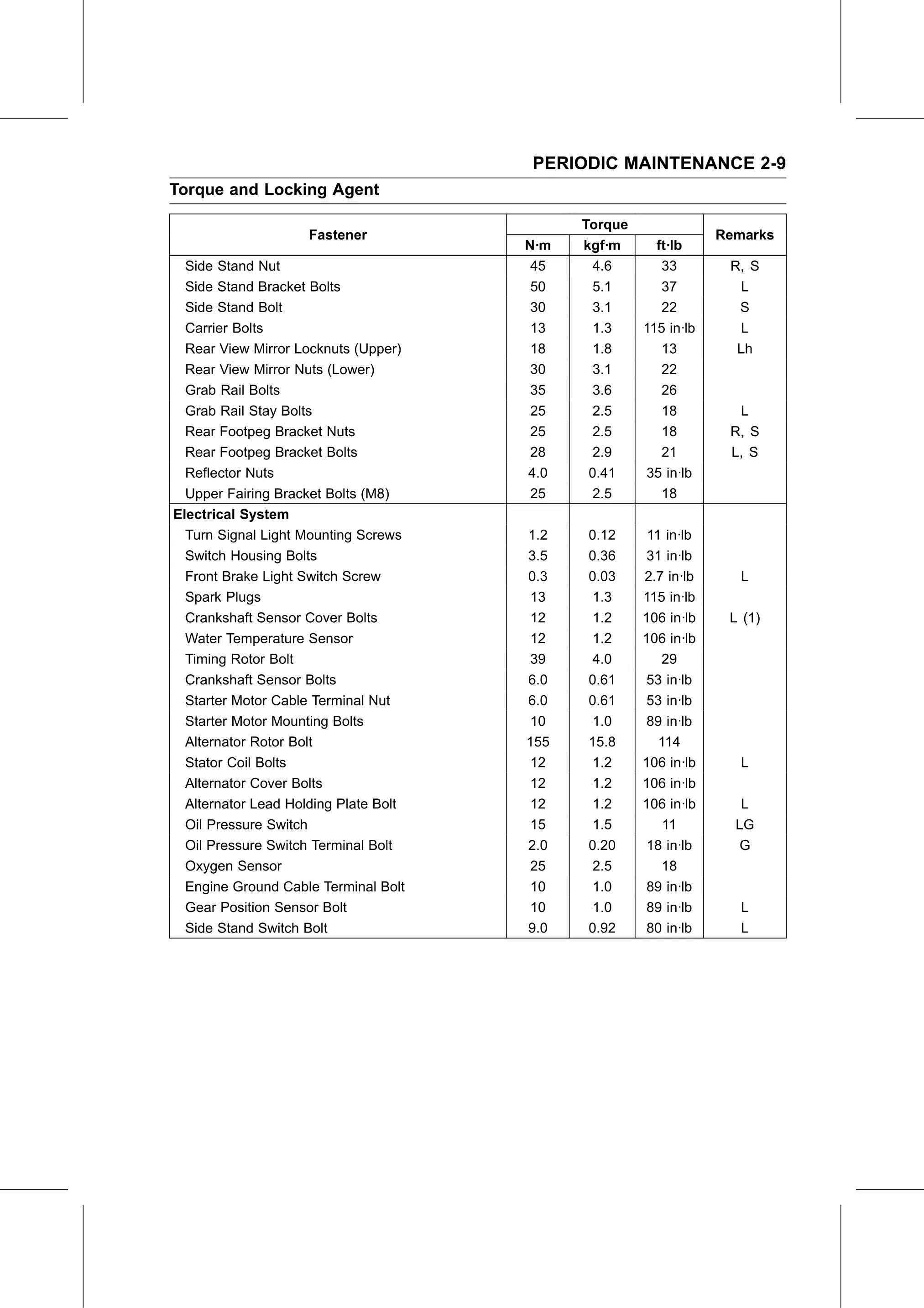

Service Manual (KLZ1000C) — page 31 of 762
Periodic Maintenance › Torque and Locking Agent
Text on this page
PERIODIC MAINTENANCE 2-9
Torque and Locking Agent
Torque
Fastener Remarks
N·m kgf·m ft·lb
Side Stand Nut 45 4.6 33 R, S
Side Stand Bracket Bolts 50 5.1 37 L
Side Stand Bolt 30 3.1 22 S
Carrier Bolts 13 1.3 115 in·lb L
Rear View Mirror Locknuts (Upper) 18 1.8 13 Lh
Rear View Mirror Nuts (Lower) 30 3.1 22
Grab Rail Bolts 35 3.6 26
Grab Rail Stay Bolts 25 2.5 18 L
Rear Footpeg Bracket Nuts 25 2.5 18 R, S
Rear Footpeg Bracket Bolts 28 2.9 21 L, S
Reflector Nuts 4.0 0.41 35 in·lb
Upper Fairing Bracket Bolts (M8) 25 2.5 18
Electrical System
Turn Signal Light Mounting Screws 1.2 0.12 11 in·lb
Switch Housing Bolts 3.5 0.36 31 in·lb
Front Brake Light Switch Screw 0.3 0.03 2.7 in·lb L
Spark Plugs 13 1.3 115 in·lb
Crankshaft Sensor Cover Bolts 12 1.2 106 in·lb L (1)
Water Temperature Sensor 12 1.2 106 in·lb
Timing Rotor Bolt 39 4.0 29
Crankshaft Sensor Bolts 6.0 0.61 53 in·lb
Starter Motor Cable Terminal Nut 6.0 0.61 53 in·lb
Starter Motor Mounting Bolts 10 1.0 89 in·lb
Alternator Rotor Bolt 155 15.8 114
Stator Coil Bolts 12 1.2 106 in·lb L
Alternator Cover Bolts 12 1.2 106 in·lb
Alternator Lead Holding Plate Bolt 12 1.2 106 in·lb L
Oil Pressure Switch 15 1.5 11 LG
Oil Pressure Switch Terminal Bolt 2.0 0.20 18 in·lb G
Oxygen Sensor 25 2.5 18
Engine Ground Cable Terminal Bolt 10 1.0 89 in·lb
Gear Position Sensor Bolt 10 1.0 89 in·lb L
Side Stand Switch Bolt 9.0 0.92 80 in·lb L
