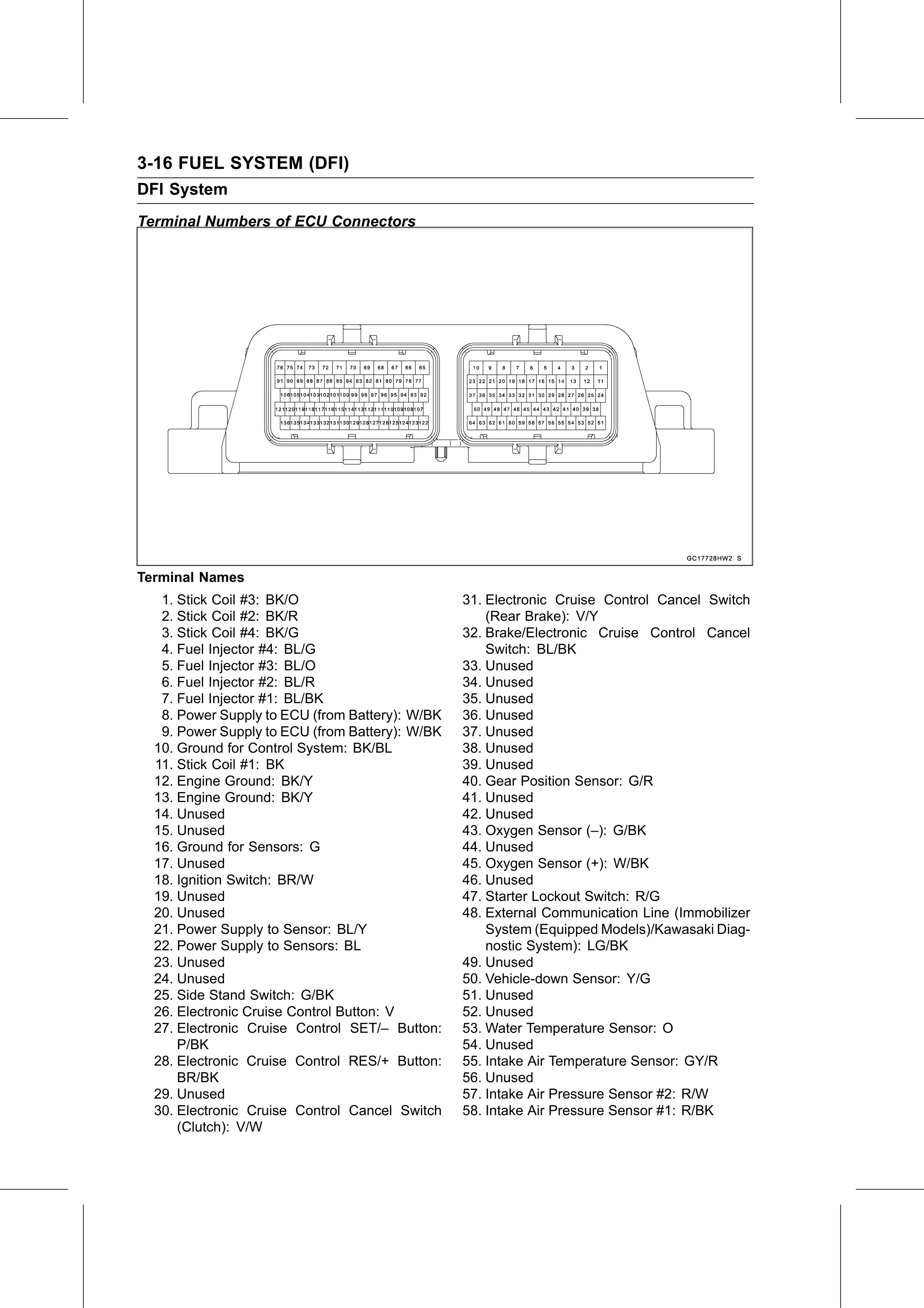

Service Manual (KLZ1000C) — page 100 of 762
Fuel System (DFI) › Terminal Numbers of ECU Connectors
Text on this page
3-16 FUEL SYSTEM (DFI)
DFI System
Terminal Numbers of ECU Connectors
Terminal Names
1. Stick Coil #3: BK/O 31. Electronic Cruise Control Cancel Switch
2. Stick Coil #2: BK/R (Rear Brake): V/Y
3. Stick Coil #4: BK/G 32. Brake/Electronic Cruise Control Cancel
4. Fuel Injector #4: BL/G Switch: BL/BK
5. Fuel Injector #3: BL/O 33. Unused
6. Fuel Injector #2: BL/R 34. Unused
7. Fuel Injector #1: BL/BK 35. Unused
8. Power Supply to ECU (from Battery): W/BK 36. Unused
9. Power Supply to ECU (from Battery): W/BK 37. Unused
10. Ground for Control System: BK/BL 38. Unused
11. Stick Coil #1: BK 39. Unused
12. Engine Ground: BK/Y 40. Gear Position Sensor: G/R
13. Engine Ground: BK/Y 41. Unused
14. Unused 42. Unused
15. Unused 43. Oxygen Sensor (–): G/BK
16. Ground for Sensors: G 44. Unused
17. Unused 45. Oxygen Sensor (+): W/BK
18. Ignition Switch: BR/W 46. Unused
19. Unused 47. Starter Lockout Switch: R/G
20. Unused 48. External Communication Line (Immobilizer
21. Power Supply to Sensor: BL/Y System (Equipped Models)/Kawasaki Diag-
22. Power Supply to Sensors: BL nostic System): LG/BK
23. Unused 49. Unused
24. Unused 50. Vehicle-down Sensor: Y/G
25. Side Stand Switch: G/BK 51. Unused
26. Electronic Cruise Control Button: V 52. Unused
27. Electronic Cruise Control SET/– Button: 53. Water Temperature Sensor: O
P/BK 54. Unused
28. Electronic Cruise Control RES/+ Button: 55. Intake Air Temperature Sensor: GY/R
BR/BK 56. Unused
29. Unused 57. Intake Air Pressure Sensor #2: R/W
30. Electronic Cruise Control Cancel Switch 58. Intake Air Pressure Sensor #1: R/BK
(Clutch): V/W
