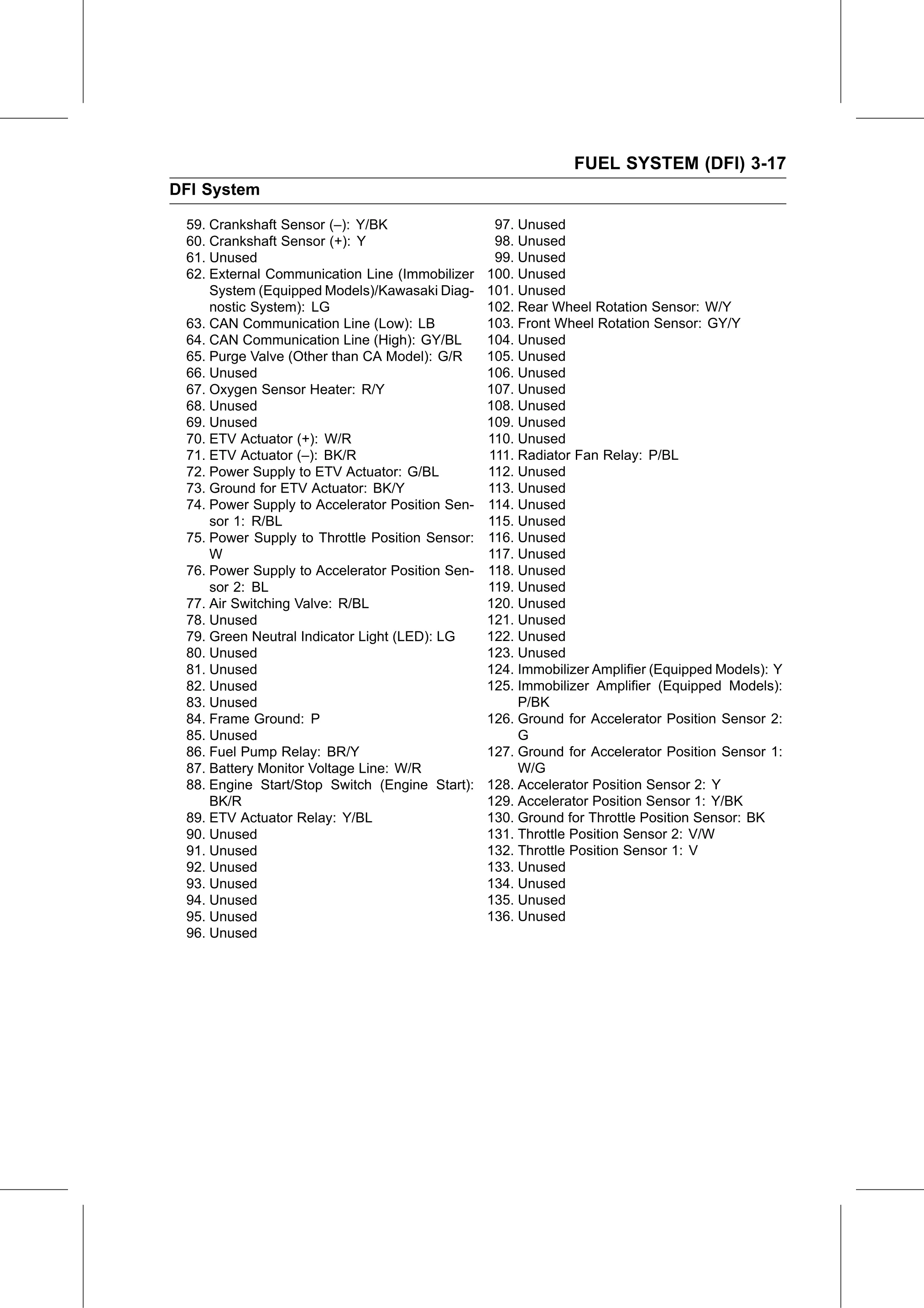

Service Manual (KLZ1000C) — page 101 of 762
Fuel System (DFI) › Terminal Numbers of ECU Connectors
Text on this page
FUEL SYSTEM (DFI) 3-17
DFI System
59. Crankshaft Sensor (–): Y/BK 97. Unused
60. Crankshaft Sensor (+): Y 98. Unused
61. Unused 99. Unused
62. External Communication Line (Immobilizer 100. Unused
System (Equipped Models)/Kawasaki Diag- 101. Unused
nostic System): LG 102. Rear Wheel Rotation Sensor: W/Y
63. CAN Communication Line (Low): LB 103. Front Wheel Rotation Sensor: GY/Y
64. CAN Communication Line (High): GY/BL 104. Unused
65. Purge Valve (Other than CA Model): G/R 105. Unused
66. Unused 106. Unused
67. Oxygen Sensor Heater: R/Y 107. Unused
68. Unused 108. Unused
69. Unused 109. Unused
70. ETV Actuator (+): W/R 110. Unused
71. ETV Actuator (–): BK/R 111. Radiator Fan Relay: P/BL
72. Power Supply to ETV Actuator: G/BL 112. Unused
73. Ground for ETV Actuator: BK/Y 113. Unused
74. Power Supply to Accelerator Position Sen- 114. Unused
sor 1: R/BL 115. Unused
75. Power Supply to Throttle Position Sensor: 116. Unused
W 117. Unused
76. Power Supply to Accelerator Position Sen- 118. Unused
sor 2: BL 119. Unused
77. Air Switching Valve: R/BL 120. Unused
78. Unused 121. Unused
79. Green Neutral Indicator Light (LED): LG 122. Unused
80. Unused 123. Unused
81. Unused 124. Immobilizer Amplifier (Equipped Models): Y
82. Unused 125. Immobilizer Amplifier (Equipped Models):
83. Unused P/BK
84. Frame Ground: P 126. Ground for Accelerator Position Sensor 2:
85. Unused G
86. Fuel Pump Relay: BR/Y 127. Ground for Accelerator Position Sensor 1:
87. Battery Monitor Voltage Line: W/R W/G
88. Engine Start/Stop Switch (Engine Start): 128. Accelerator Position Sensor 2: Y
BK/R 129. Accelerator Position Sensor 1: Y/BK
89. ETV Actuator Relay: Y/BL 130. Ground for Throttle Position Sensor: BK
90. Unused 131. Throttle Position Sensor 2: V/W
91. Unused 132. Throttle Position Sensor 1: V
92. Unused 133. Unused
93. Unused 134. Unused
94. Unused 135. Unused
95. Unused 136. Unused
96. Unused
